BIM model, IDS validace
a KotvAI.
Nahrajte IFC model a nechte ho automaticky ověřit proti datovému standardu IDS. Prohlížejte si ho v zabudovaném 3D prohlížeči se stromem prvků, řezy i materiály. A pomocí KotvAI spárujte prvky modelu s položkami rozpočtu a harmonogramu — každé párování ale potvrzuje člověk, aplikace o něm nikdy nerozhoduje sama.

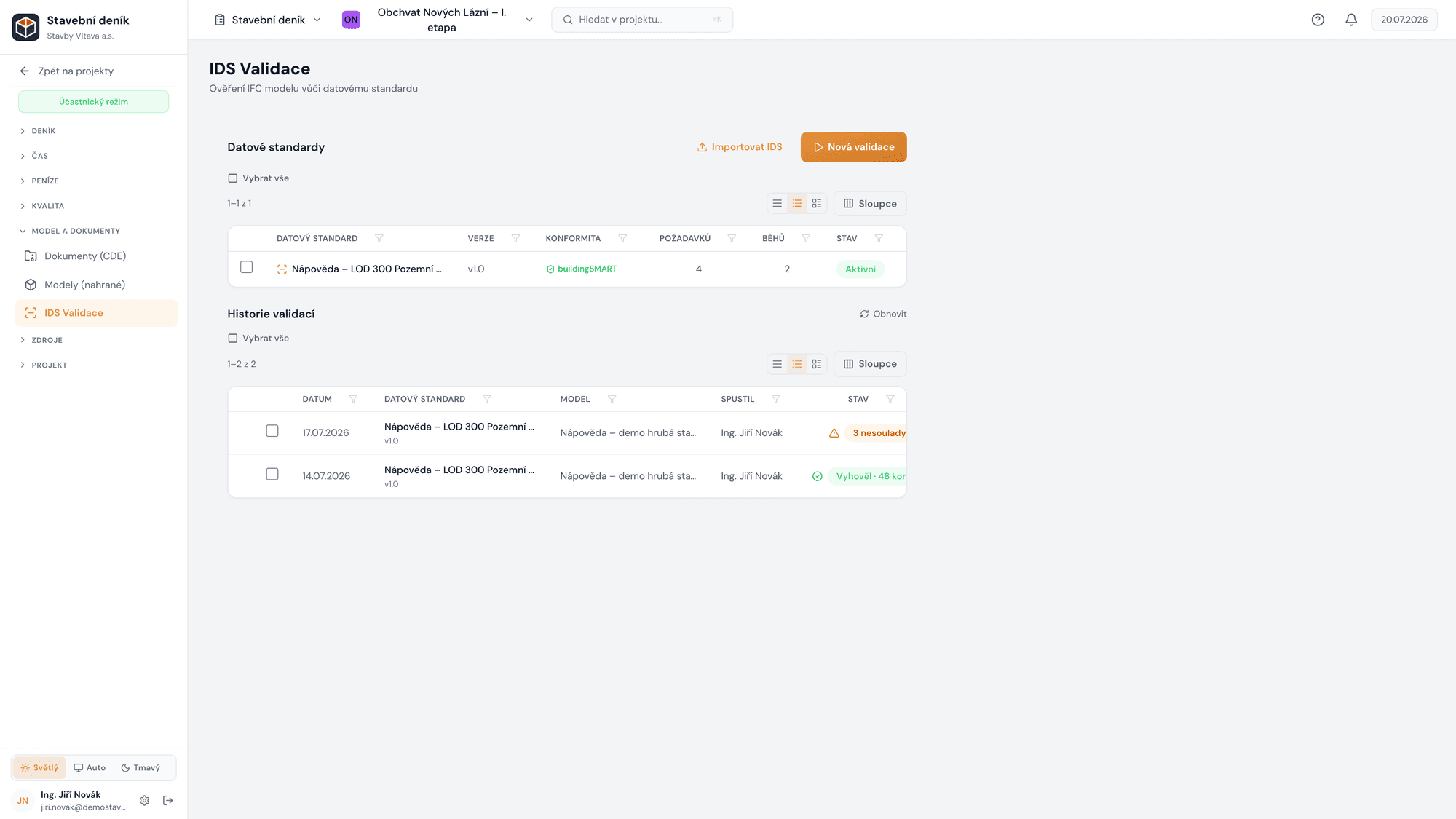

Model ověřený proti standardu.
Platforma automaticky ověří IFC model vůči datovému standardu buildingSMART IDS a výsledek doloží PDF protokolem. Vadné prvky se zapíšou jako agregovaná vada do vašeho CDE se seznamem GlobalId prvků, které standardu neodpovídají, a stejný výsledek si stáhnete i jako Excel export porovnání. Samotný IDS standard v platformě sestavíte z Excelu, PDF nebo MS Access, ručně ho psát nemusíte.

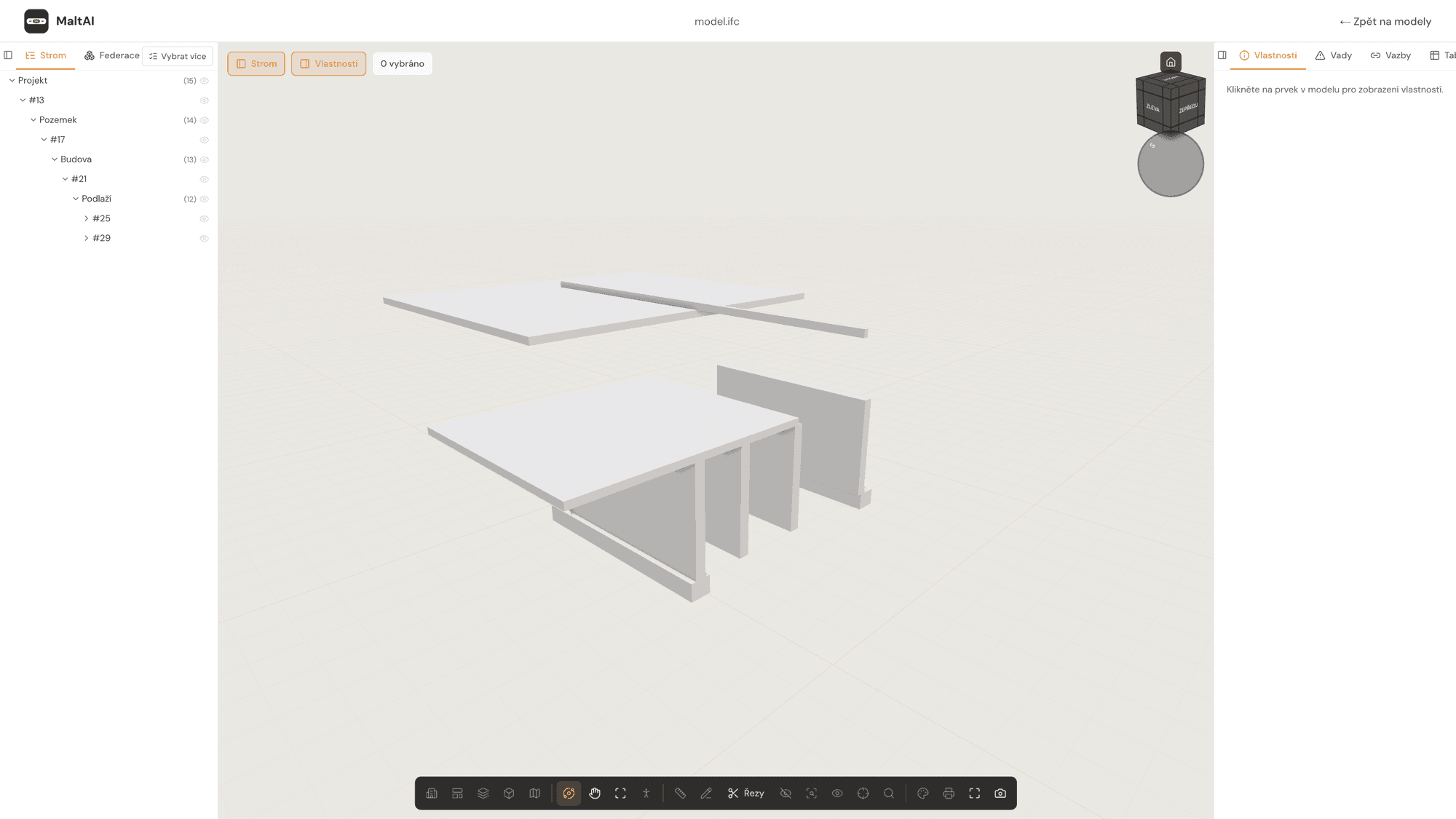

3D prohlížeč zabudovaný v platformě.
Model si prohlédnete přímo v platformě v zabudovaném 3D IFC prohlížeči, bez exportu do samostatné appky. Přístup do prohlížeče je řízený rolí projektu.
Strom modelu a výběr prvků
Procházíte model ve stromu prvků a vybíráte konkrétní prvek přímo ve 3D scéně.
Panel vlastností
Vybraný prvek zobrazí panel se svými vlastnostmi.
Řezy, ořezové roviny a ViewCube
Model prořízněte řezem nebo ořezovou rovinou a podívejte se dovnitř konstrukce; orientaci v prostoru drží ViewCube.
Materiály, osvětlení a světlý motiv
Model se zobrazuje ve svém materiálovém provedení s nastavitelným osvětlením scény; prohlížeč nabízí i světlý motiv rozhraní.
Izolace a průhlednost z tabulky
Prvky izolujete nebo jim nastavíte průhlednost přímo z tabulky, bez klikání ve 3D scéně.
Vazba na vady a IDS
Vady se váží na GUID konkrétního prvku — vedete je v stavebním deníku — a prvky označené při IDS validaci se ve scéně zvýrazní.
KotvAI spáruje model s rozpočtem a harmonogramem.
KotvAI páruje skupiny prvků BIM modelu s položkami rozpočtu a harmonogramu podle datového standardu IDS nastaveného pro váš projekt — stejného, proti kterému se model validuje výše.
Potvrzuje člověk, ne aplikace.
Návrh párování nikdy neplatí sám od sebe — schválit ho musí člověk. KotvAI ho nepotvrzuje automaticky ani při shodě nad 90 %.
Nad modelem vidíte náklady i čas.
Audit shody výměr
Když je prvek s položkou rozpočtu spárovaný, KotvAI porovná množství v modelu s množstvím v rozpočtu a na rozdíl upozorní.
Čtení vašeho IDS standardu
Párování vychází z datového standardu IDS nastaveného pro váš projekt — stejného, proti kterému se model validuje.
Náklady nad modelem
Ke spárovaným prvkům modelu se váží náklady z rozpočtu.
Čas nad modelem (5D)
Ke stejným prvkům se váže i čas z harmonogramu — nad modelem tak vidíte náklady i čas, tedy pátý rozměr (5D) vedle geometrie.
Model a validace v prohlížeči.
Vyzkoušejte BIM, IDS a KotvAI ve své platformě.
Přihlaste se do platformy, nebo si prohlédněte ostatní produkty MaltAI.
